DE: Kurzanleitung und Inbetriebnahme RX400 MedX







RX400 Med Kurzanleitung

Übersicht

Das RX400 Med ist ein Datenträgerkopiergerät für das Überspielen von Patiententdateien im DICOM Format auf schreibschützbare USB Sticks. Es ist für den gewerblichen Einsatz in geschlossenen, trockenen Räumen vorgesehen.

Diese Kurzanleitung dient als Leitfaden für die Erstinbetriebnahme und für die Inbetriebnahme eines Austauschgerätes. Details zur Bedienung und zum Gerät finden sie im Benutzerhandbuch.

Die Bedienung ist grundsätzlich von ungeschultem Personal durchführbar. Zur Gewährleistung der Privatsphäre der betroffenen Patienten empfehlen wir den öffentlichen Zugriff oder Einblick auf das Gerät zu unterbinden.

Wählen sie für den Betrieb einen gut beleuchteten Standort, an dem das Gerät von vorne zugänglich ist. Das Gerät muss frei aufgestellt sein um die Lüftung zu gewährleisten. Es muss eine leicht zugängliche Steckdose vorhanden sein, die eine behinderungsfreie Kabelverlegung gewährleistet. Dasselbe gilt auch für die optionale Netzwerkverkabelung.

Packungsinhalt













1. RX400 Med Datenträgerkopiergerät
2. Netzkabel mit Kaltegerätestecker
3. Reinigungstuch für Touchscreen
4. Auswahl an Rimage USB Sticks
5. Quickstartanleitung

Im Drucker des RX400 Med ist bei Auslieferung eine Etikettenrolle eingelegt.

Auspacken

Falls der Karton offensichtliche Spuren äußerer Gewalteinwendung aufweist, leiten sie umgehend eine Reklamation beim Transportunternehmen ein. Nehmen sie in diesem Fall das Gerät nicht in Betrieb!

1. Öffnen sie den Karton vorsichtig und entfernen sie den mittleren Verpackungsteil.
2. Heben sie das RX400 Med mit der Hinterseite voran aus dem Karton
3. Entfernen sie die Verpackungsfolie und überprüfen sie das Gerät auf etwaige Transportschäden.

Bitte bewahren sie die Verpackung sorgfältig auf. Sie sorgt bei Lagerung, Transport oder Rückversand für optimalen Schutz ihres RX400 Med.

Installation

Falls das RX400 Med an ein lokales Netzwerk angeschlossen wird, verlegen sie vor der Installation des Gerätes das Netzwerkkabel zum vorgesehenen Aufstellort.

1. Stellen sie das RX400 Med an seinem zugewiesenen Ort auf.
2. Optional: Verbinden sie das Netzwerkkabel mit dem RX400 Med
3. Stellen sie sicher, dass das Gerät ausgeschaltet ist.
4. Verbinden sie das RX400 Med mit dem beigelegtem Netzwerkkabel an die Stromversorgung. Das RX400 Med arbeitet mit 100-240 V Wechselbspannung mit 50 oder 60 Hz und hat eine Anschlussleistung von maximal 500 W.

Das Gerät muss auf einer stabilen, ebenen Stellfläche platziert werden.

Achten sie darauf, dass die Lüftungsschlitze für den Lüfter an der linken Seite frei bleiben.

Die Kabel müssen so verlegt werden, das sie keine Behinderung darstellen und die Verwendung des Gerätes nicht behindern.

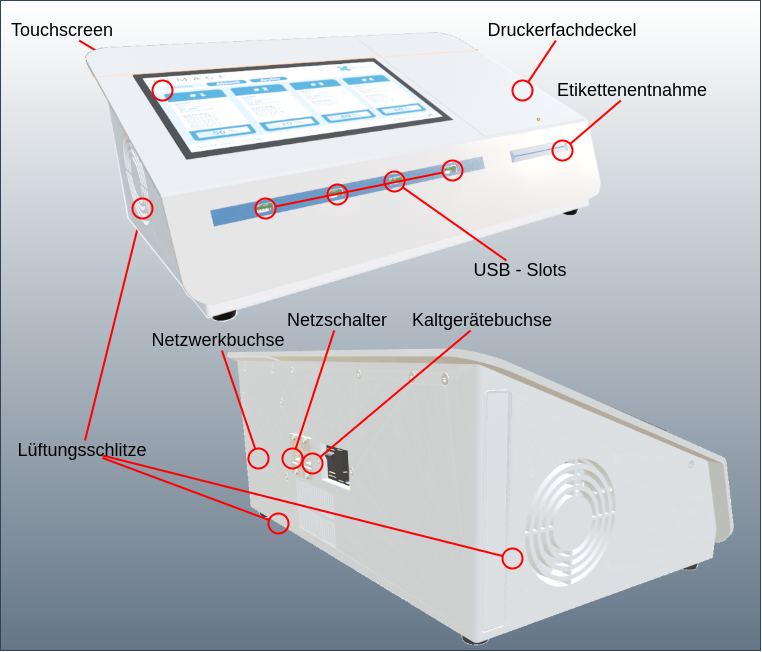

Bedienelemente

Abschalten

Beenden sie alle Jobs und entfernen sie alle Sticks, bevor sie das RX400 Med abschalten.

Um Datenverluste zu vermeiden schalten sie das RX400 Med nicht im normalen Betriebsmodus aus. Falls Ihre Stromversorgung instabil ist, verwenden sie eine unterbrechungsfreie Stromversorgung.

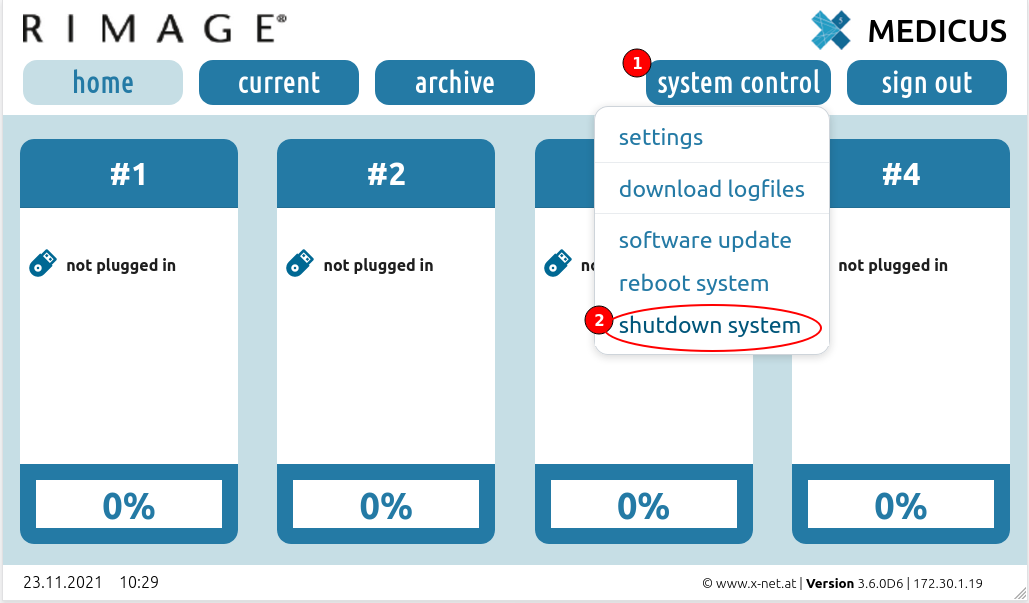

1. Führen sie eine Systemabschaltung (shutdown) durch wie in der folgenden Bildschirmaufnahme gezeigt.

   • Wählen sie das Menü system control ➊ aus .
   • Wählen sie den Menüpunkt shutdown system ➋ aus.
2. Der Bildschirm wird schwarz und gibt einige Meldungen aus, Warten sie danach bis sich die Hintergrundbeleuchtung des Touchscreens abschaltet.
3. Schalten sie das Gerät am Netzschalter an der Hinterseite des Gerätes aus.

Warten sie nach dem Abschalten immer 5 Sekunden bevor sie das Gerät wieder einschalten



Support

Fehlerbehebung

• Bleibt der Touchscreen dunkel dann überprüfen sie:
  1. Ob der Schalter an der Hinterseite des Gerätes auf "Ein" ⏼ steht:
     • Falls ja, schalten sie das Gerät aus, warten sie 5 Sekunden und schalten sie das Gerät erst dann wieder ein.
  2. Ob die Netzsteckdose Strom führt (z.B. Schreibtischlampe anschließen)
  3. Ob das Netzkabel in gutem Zustand und beidseitig richtig eingesteckt ist (eventuell bei anderem Gerät testen)
  4. Ob die Hintergrundbeleuchtung des Touchscreens aktiv ist (Raum abdunkeln):
     • Falls ja, schalten sie das Gerät aus, warten sie 5 Sekunden und schalten sie das Gerät erst dann wieder ein.
  5. Ob die Sicherung des Gerätes in Ordnung ist.

Kontaktieren sie ihren Vertriebspartner falls sie den Fehler selber nicht beheben können.

Öffnen sie auf keinen Fall das RX400 Med um selbst Reparaturen durchzuführen. Dadurch verlieren sie die Gewährleitung und etwaige Garantievereinbarungen.

Technische Daten

RX400 Med, Version 1.0.0

Touch Display	10.1", 1024x600px	kapazitiver Touch
USB Stick Etiketten	54 x 25 mm	Breite x Höhe
Stromversorgung	100 - 240 V~, max. 500 W, 50/60 Hz	Gerät mit internem Netzteil
	24V, max. 500 W	Gerät mit externem Netzteil
Gewicht	7,3 kg	PETG Kunststoffgehäuse
Abmessungen	15 x 36 x 21 cm	Höhe x Breite x Tiefe
Schutzklasse Schutzart	Schutzklasse I / Schutzleiter IP 20	Vorführgeräte mit Kunststoffgehäuse ensprechen Schutzklasse II
	Schutzklasse III / Schutz durch Kleinspannung IP 20	Gerät mit externem Netzteil

Detaillierte technische Informationen finden sie im Benutzerhandbuch.

Kontakt

Rimage Europe GmbH Technical Support Wernher-von-Braun Straße 9 63303 Dreieich-Offenthal, Deutschland

Web: https://support.rimage.com

Tel: +49 (0) 6074 852114

Email: support@rimage.de
